【防腐涂料】綠色衛(wèi)士--低黏度環(huán)氧樹(shù)脂制備超高固體分防護(hù)涂料
低黏度有利于低溫施工

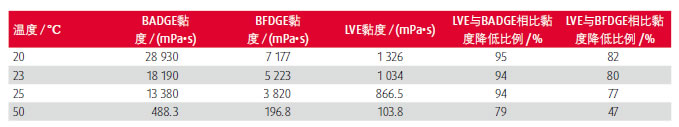

表6 用T A儀器“AR2000”流變計(jì)(5 s－1)對(duì)LVE、BADGE和BFDGE的黏度和溫度對(duì)比
環(huán)氧樹(shù)脂和涂料的黏度及流變性都非常重要，因其對(duì)液體涂料在基材表面施工的難易程度有較大影響。表6說(shuō)明與市售的液體環(huán)氧樹(shù)脂(如雙酚A型二縮水甘油醚(BADGE)和雙酚F型二縮水甘油醚(BFDGE)相比， LVE(脂環(huán)族縮水甘油醚改性樹(shù)脂)的黏度降低顯著。具體來(lái)說(shuō)，在20～25O ℃范圍，與BADGE相比，LVE 的黏度降低94%；與BFDGE相比，LVE的黏度降低80%。考慮到液體材料的黏度隨著溫度的下降而上升，當(dāng)需要在更低溫度(如秋季和冬季)室外噴涂施工時(shí)，LVE的較低黏度表現(xiàn)出更大潛在優(yōu)勢(shì)。
有關(guān)LVE涂料流變性能的更多信息，在上期刊物的文章[2]中可找到。
解決黏度/性能的矛盾
傳統(tǒng)意義上，因?yàn)橛镁郯被脊袒瘎┑墓虘B(tài)環(huán)氧樹(shù)脂(SER)溶劑型環(huán)氧涂料具有極佳的綜合性能，所以在海洋、維護(hù)和防護(hù)涂料領(lǐng)域應(yīng)用廣泛。然而，這些配方不能用于低VOC的領(lǐng)域。因此，開(kāi)發(fā)新型環(huán)氧樹(shù)脂體系的目標(biāo)在于提供相似性能，低VOC，高固體分(如 ≥90%)。

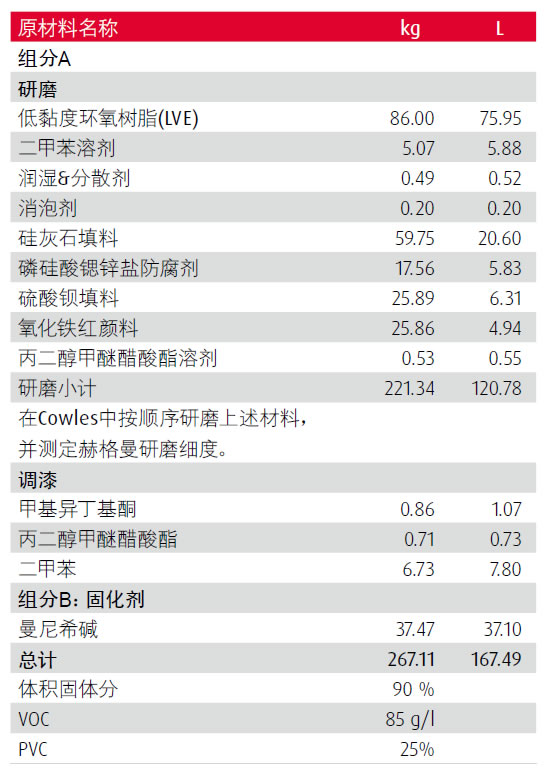

表3 高固體分環(huán)氧樹(shù)脂涂料的配方(VS90%、PVC25%)

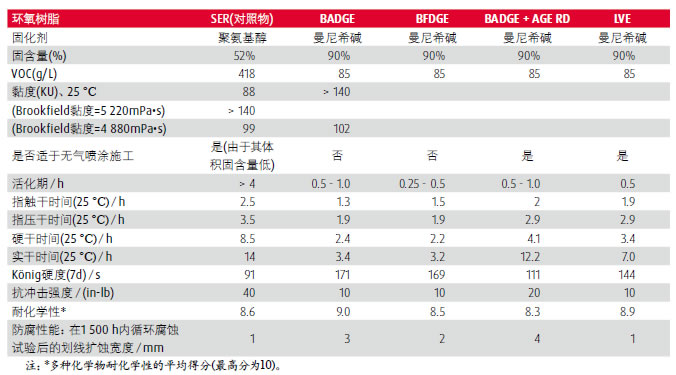

表5 LVE涂料與市標(biāo)準(zhǔn)環(huán)氧樹(shù)脂涂料的性能對(duì)比
