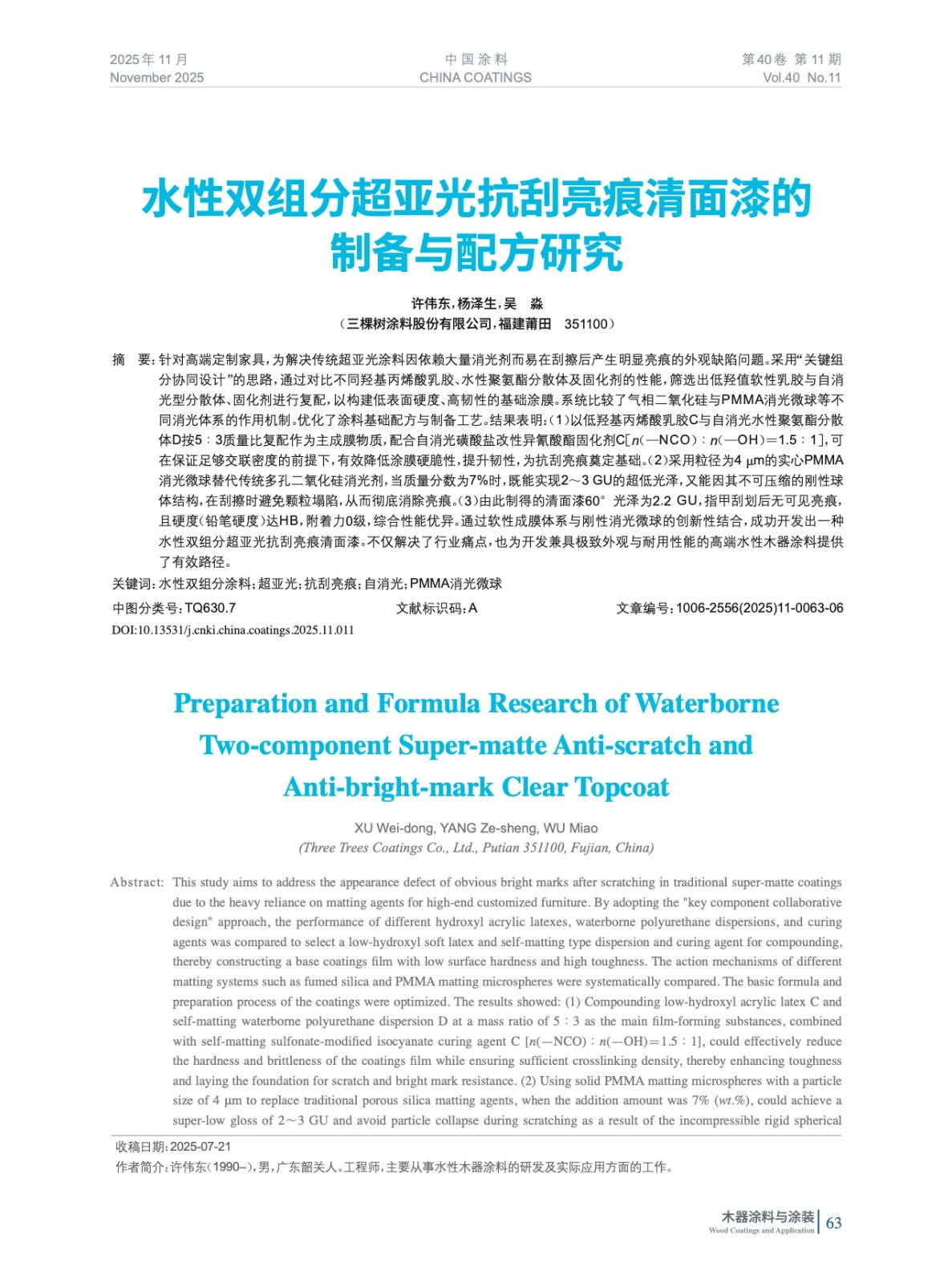

摘要：針對高端定制家具，為解決傳統(tǒng)超亞光涂料因依賴大量消光劑而易在刮擦后產(chǎn)生明顯亮痕的外觀缺陷問題。采用“關(guān)鍵組分協(xié)同設(shè)計(jì)”的思路，通過對比不同羥基丙烯酸乳膠、水性聚氨酯分散體及固化劑的性能，篩選出低羥值軟性乳膠與自消光型分散體、固化劑進(jìn)行復(fù)配，以構(gòu)建低表面硬度、高韌性的基礎(chǔ)涂膜。系統(tǒng)比較了氣相二氧化硅與PMMA消光微球等不同消光體系的作用機(jī)制。優(yōu)化了涂料基礎(chǔ)配方與制備工藝。結(jié)果表明：（1）以低羥基丙烯酸乳膠C與自消光水性聚氨酯分散體D按5∶3質(zhì)量比復(fù)配作為主成膜物質(zhì)，配合自消光磺酸鹽改性異氰酸酯固化劑C［n（—NCO）∶n（—OH）＝1.5∶1］，可在保證足夠交聯(lián)密度的前提下，有效降低涂膜硬脆性，提升韌性，為抗刮亮痕奠定基礎(chǔ)。（2）采用粒徑為4 μm的實(shí)心PMMA 消光微球替代傳統(tǒng)多孔二氧化硅消光劑，當(dāng)質(zhì)量分?jǐn)?shù)為7%時(shí)，既能實(shí)現(xiàn)2～3 GU的超低光澤，又能因其不可壓縮的剛性球體結(jié)構(gòu)，在刮擦?xí)r避免顆粒塌陷，從而徹底消除亮痕。（3）由此制得的清面漆60°光澤為2.2 GU，指甲刮劃后無可見亮痕，且硬度（鉛筆硬度）達(dá)HB，附著力0級，綜合性能優(yōu)異。通過軟性成膜體系與剛性消光微球的創(chuàng)新性結(jié)合，成功開發(fā)出一種水性雙組分超亞光抗刮亮痕清面漆。不僅解決了行業(yè)痛點(diǎn)，也為開發(fā)兼具極致外觀與耐用性能的高端水性木器涂料提供了有效路徑。
