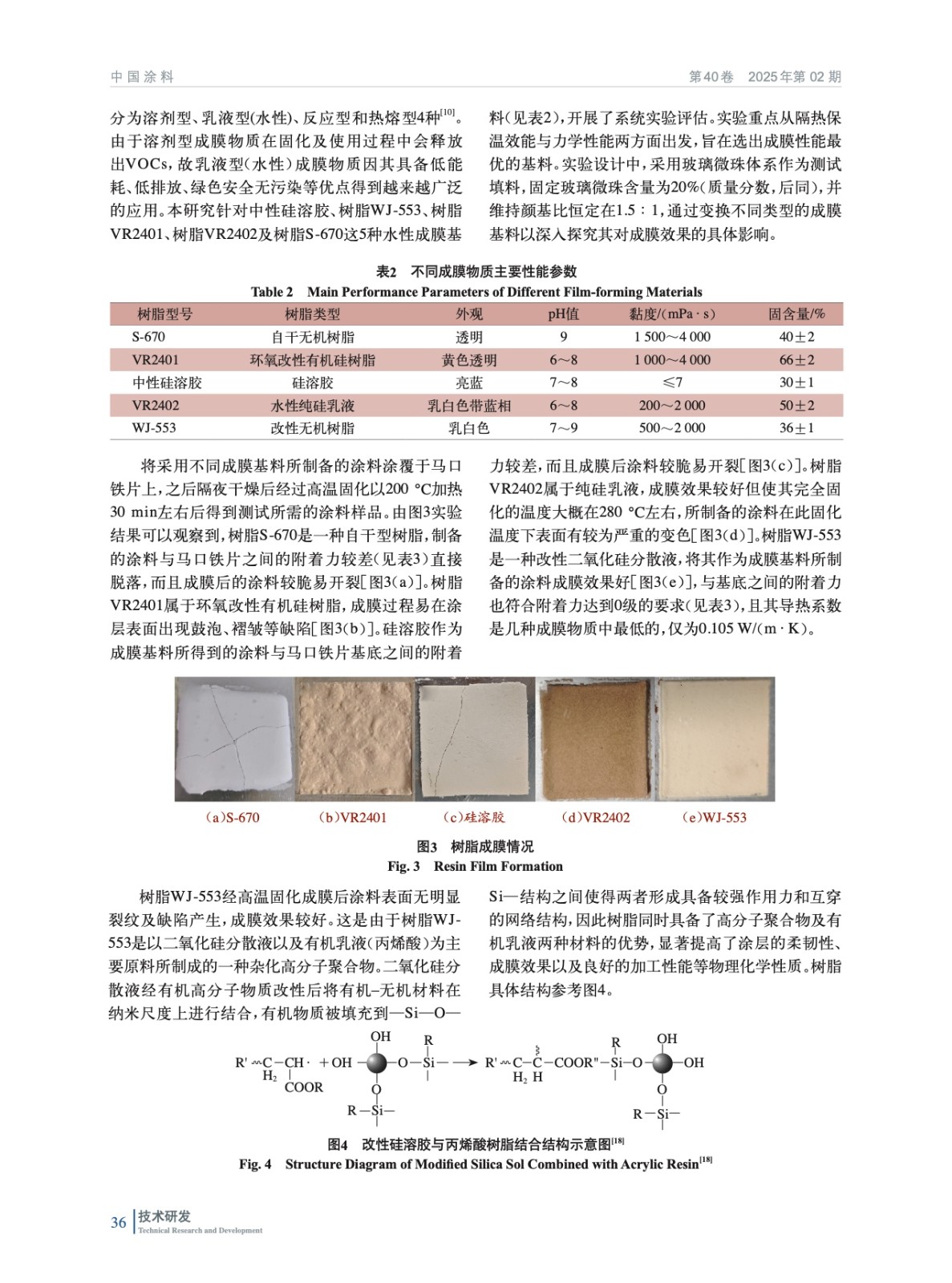

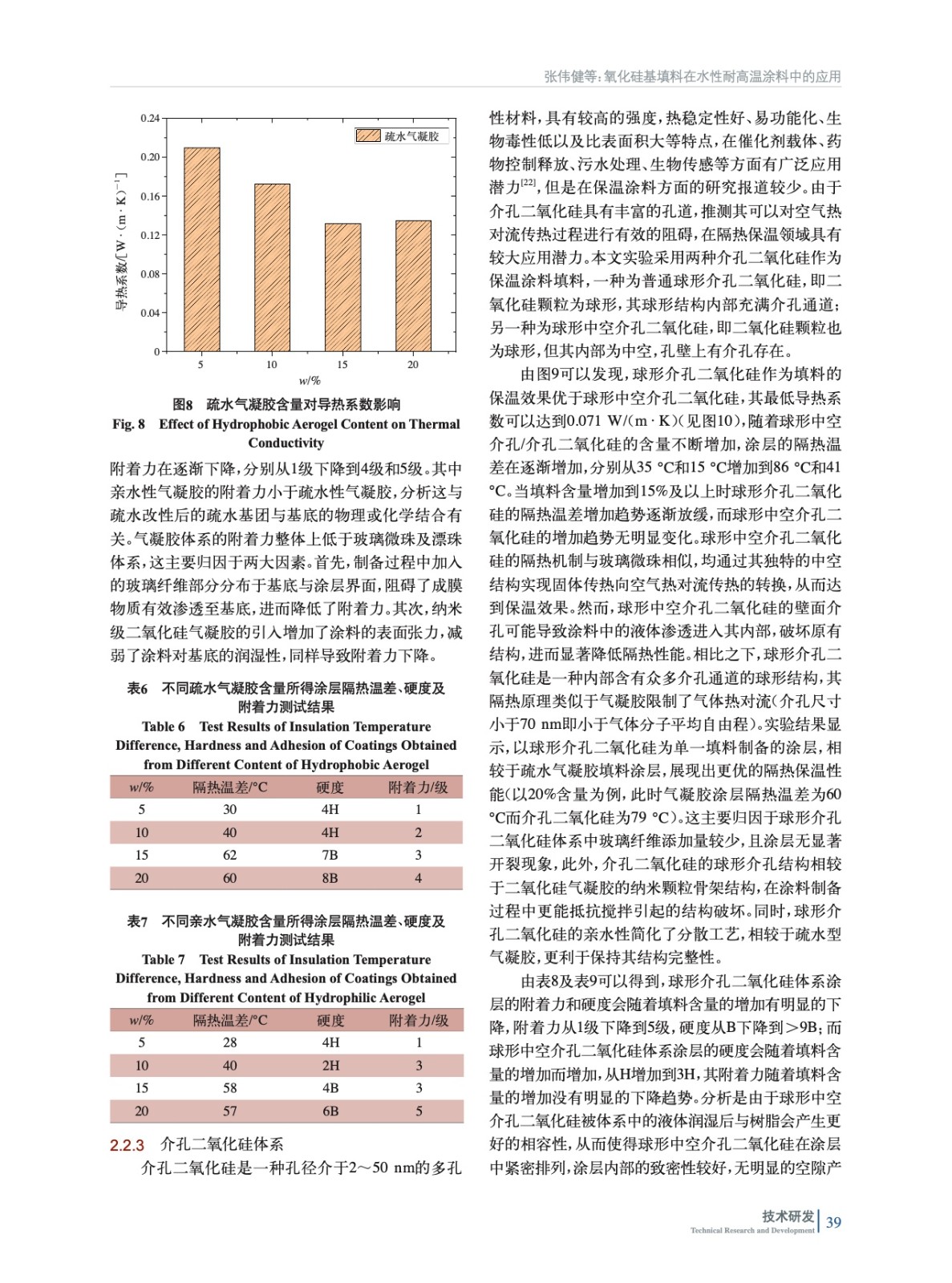

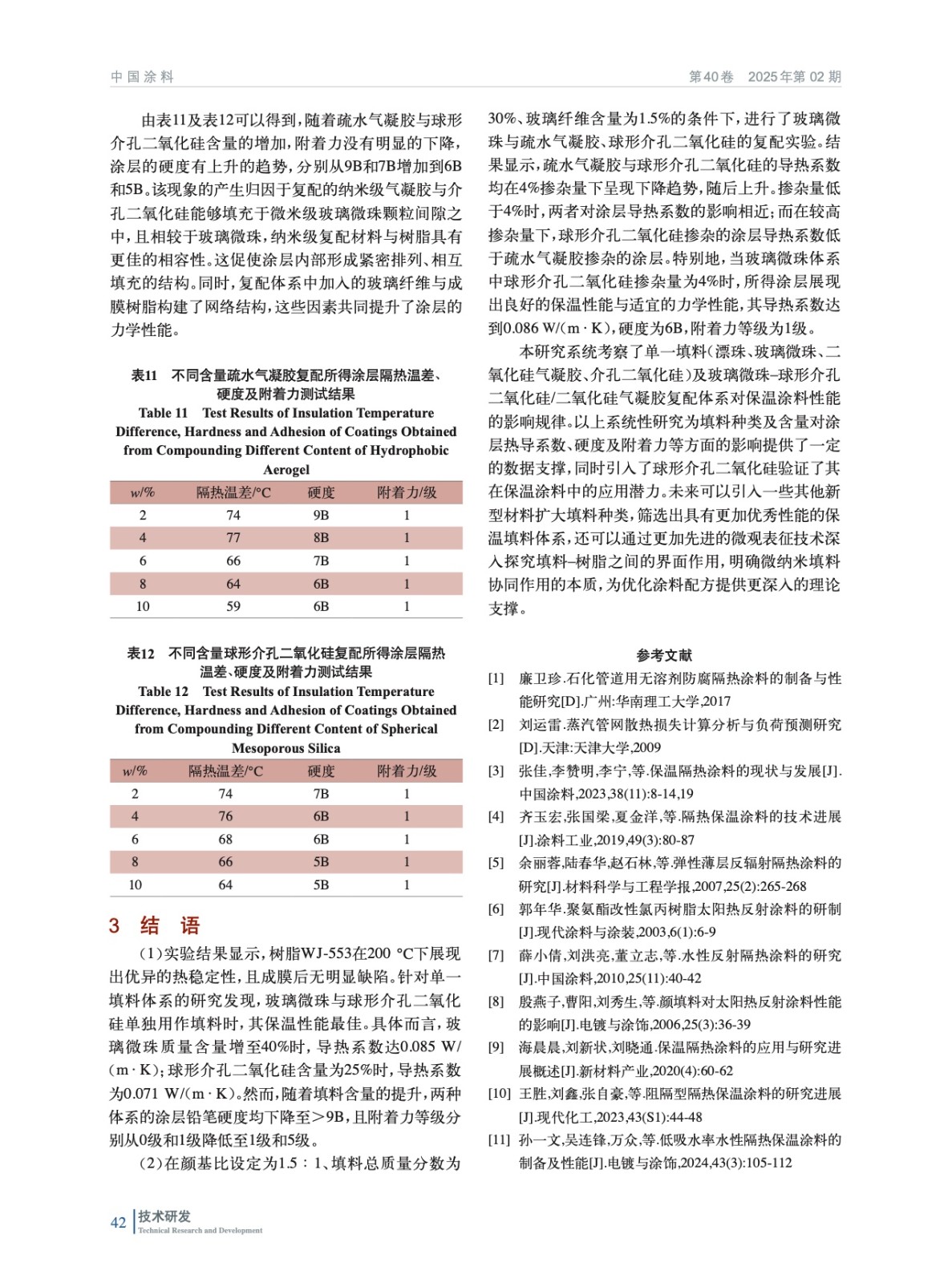

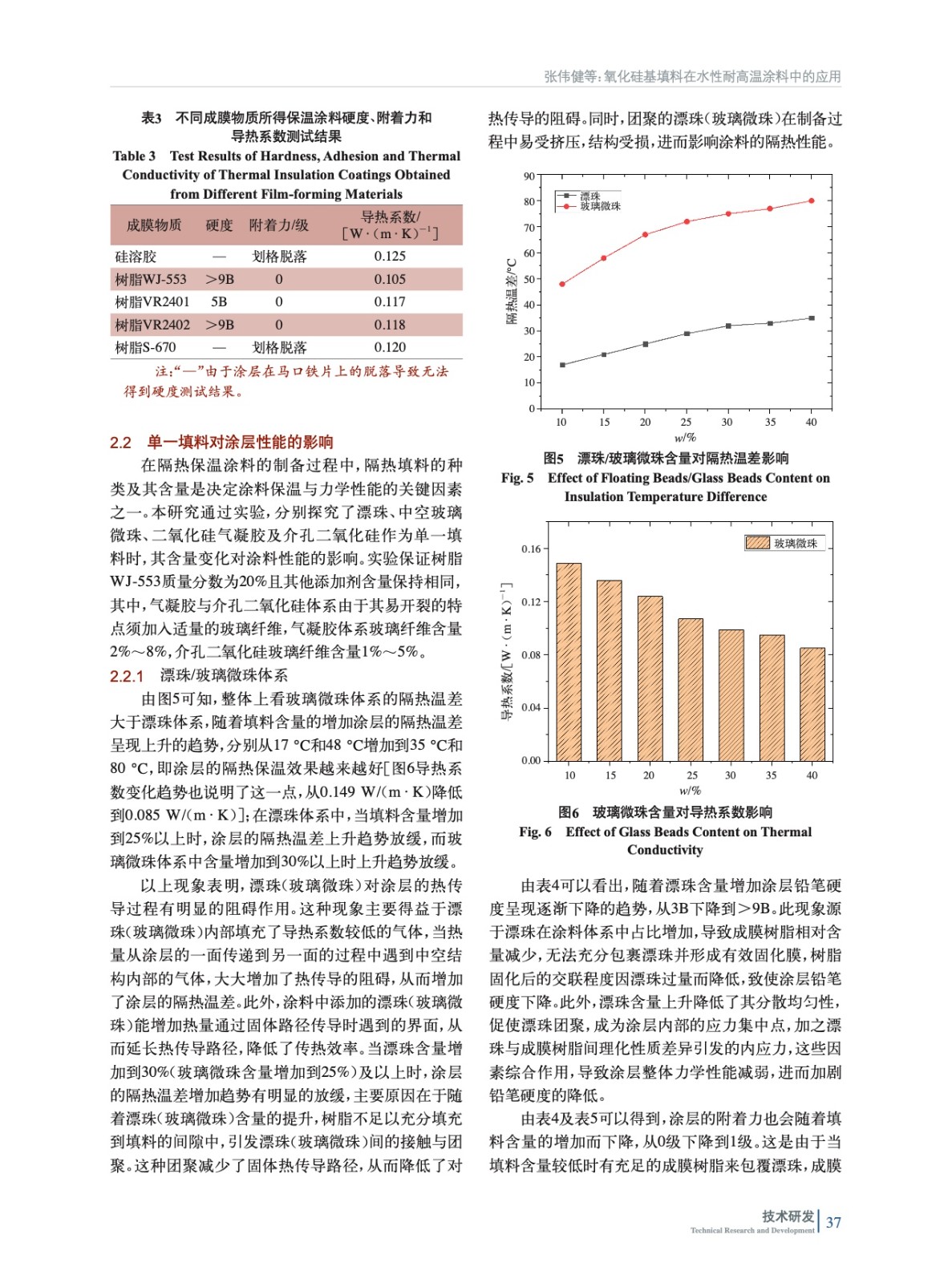

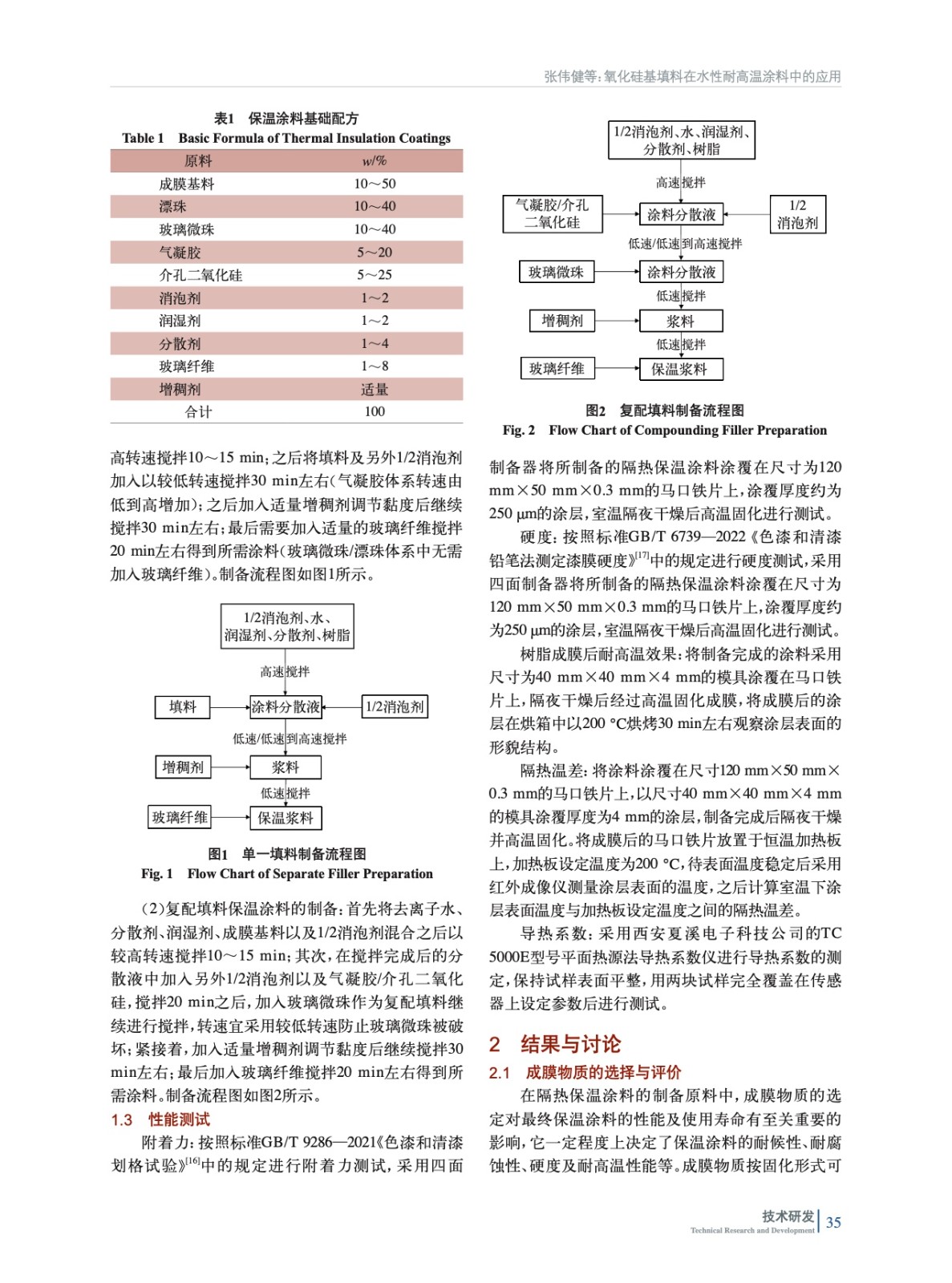

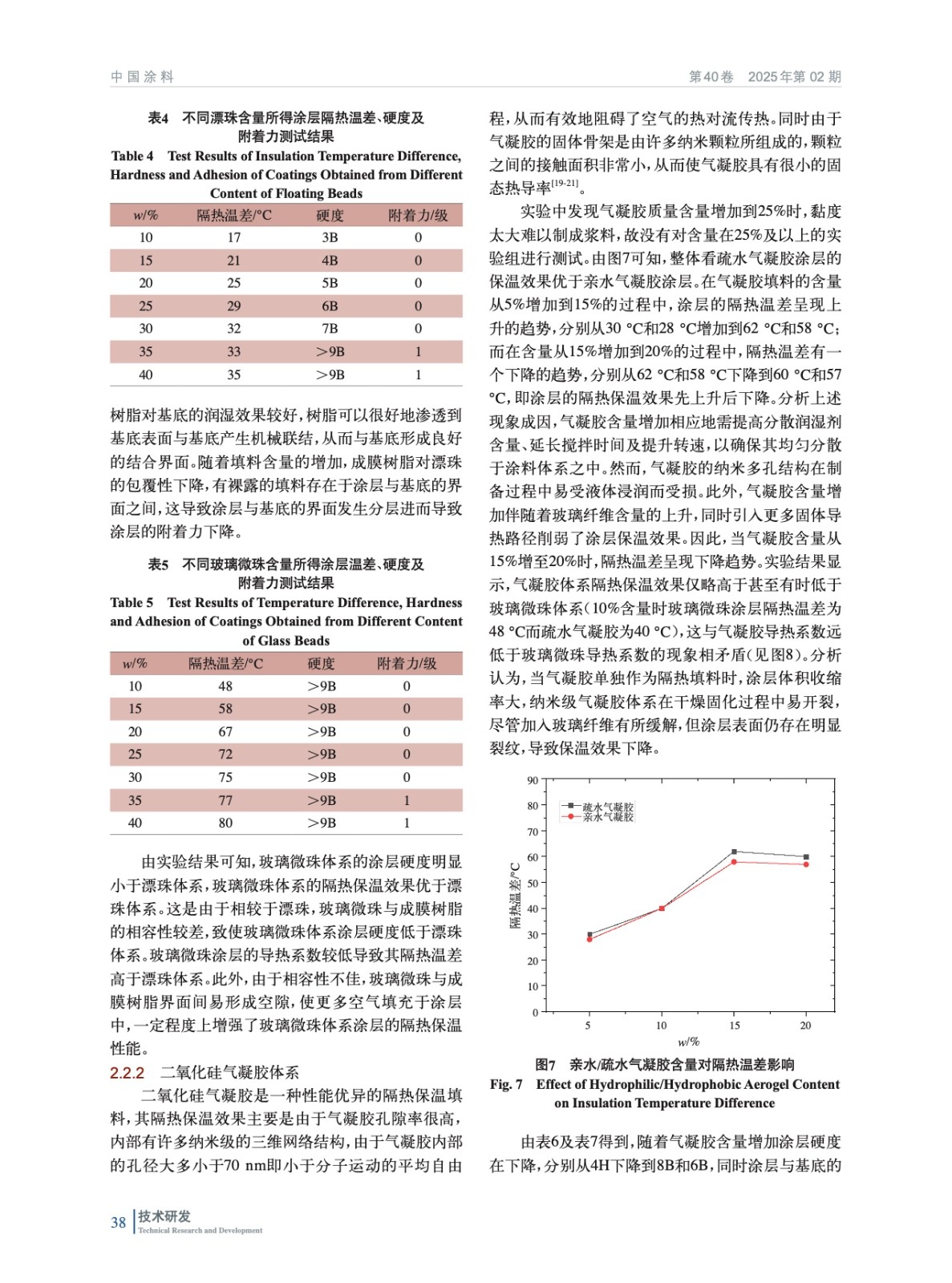

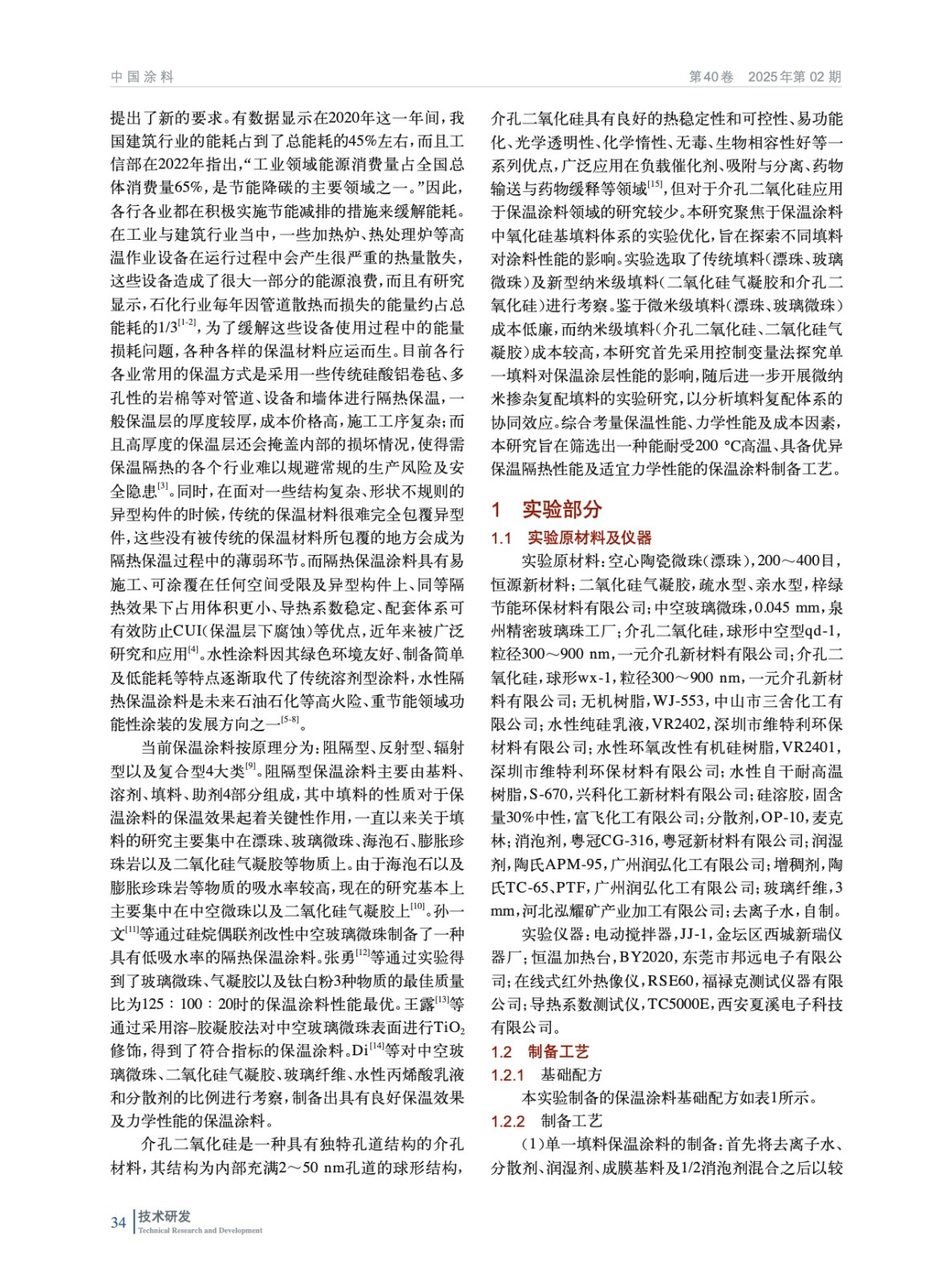

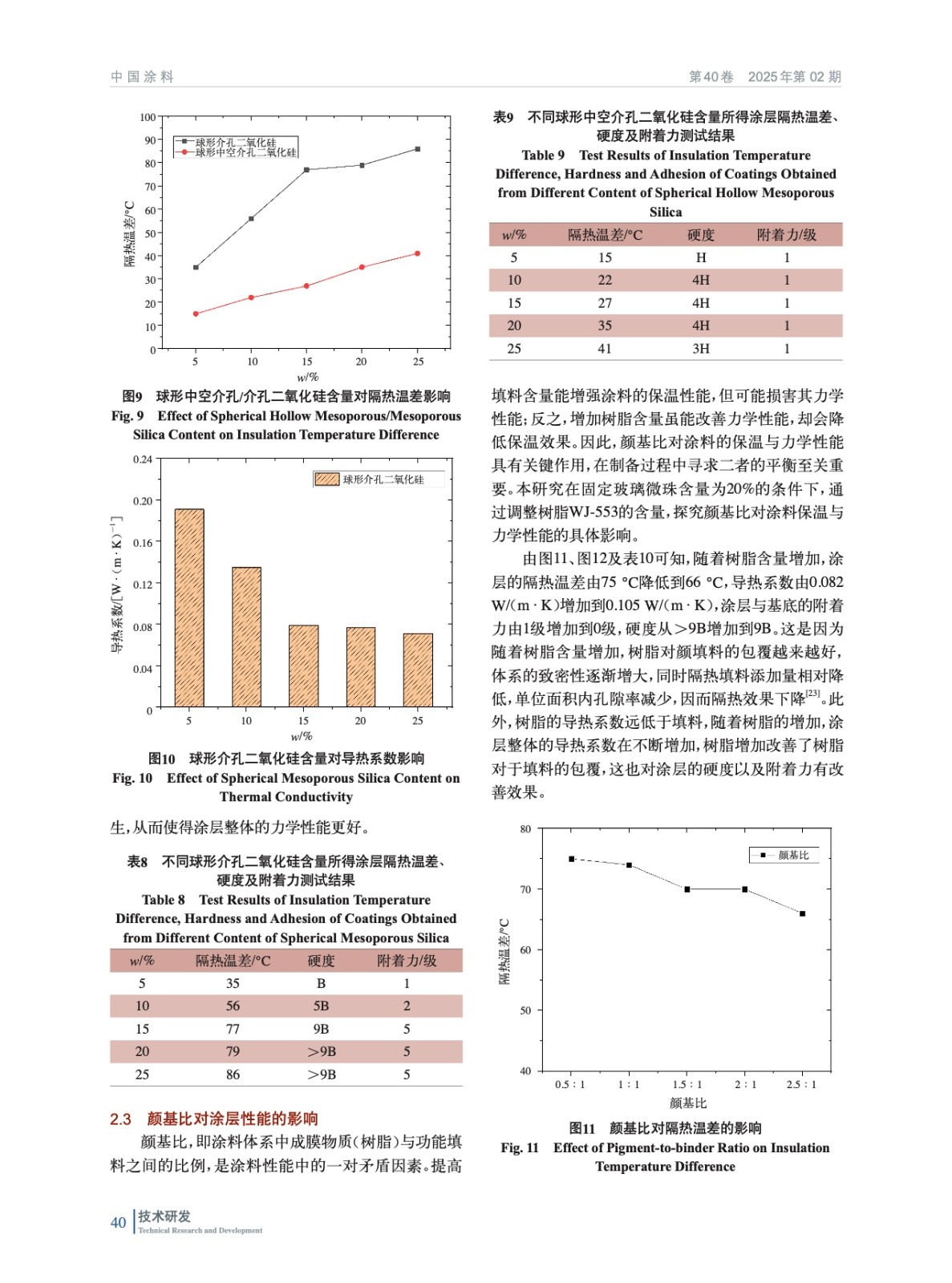

摘要：針對工業節能領域對高溫保溫材料的迫切需求，針對傳統涂層在200 ℃溫區存在的厚度過大、施工工藝復雜及功能單一等問題，系統開展保溫涂層的研發。選取無機體系樹脂作為成膜物質，采用以SiO2為主要成分的漂珠、玻璃微珠、氣凝膠和介孔二氧化硅為填料，通過中空或多孔結構降低熱傳導，且適配多種基體的分散性，實現高效隔熱與工藝兼容性。實驗考察了不同樹脂、填料、顏基比及復配比例對保溫涂料隔熱溫差、導熱系數、硬度和附著力的影響。結果發現，以無機體系樹脂WJ-553為成膜樹脂，顏基比1.5∶1，中空玻璃微珠與球形介孔二氧化硅填料總質量分數為30%，球形介孔二氧化硅摻雜量為4%時，保溫涂料導熱系數可達0.086 W/（m·K），硬度6B，附著力等級為1級，耐溫性能突破200 ℃閾值。該研究成果為開發兼具高效隔熱、機械可靠及施工便利的新型工業保溫涂層提供了理論依據和技術方案，在高溫管道、工業窯爐等節能領域展現出重要應用價值。
