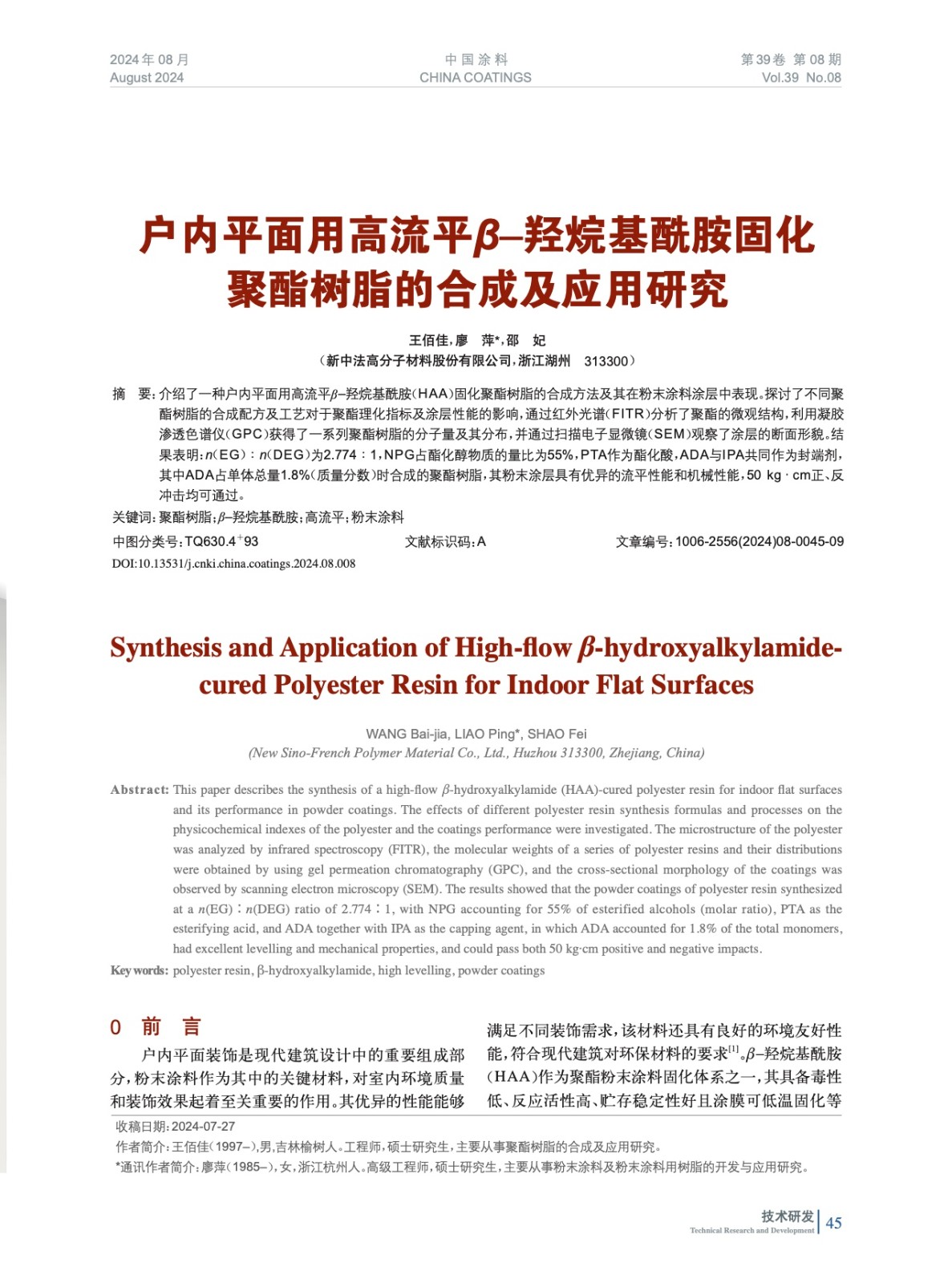

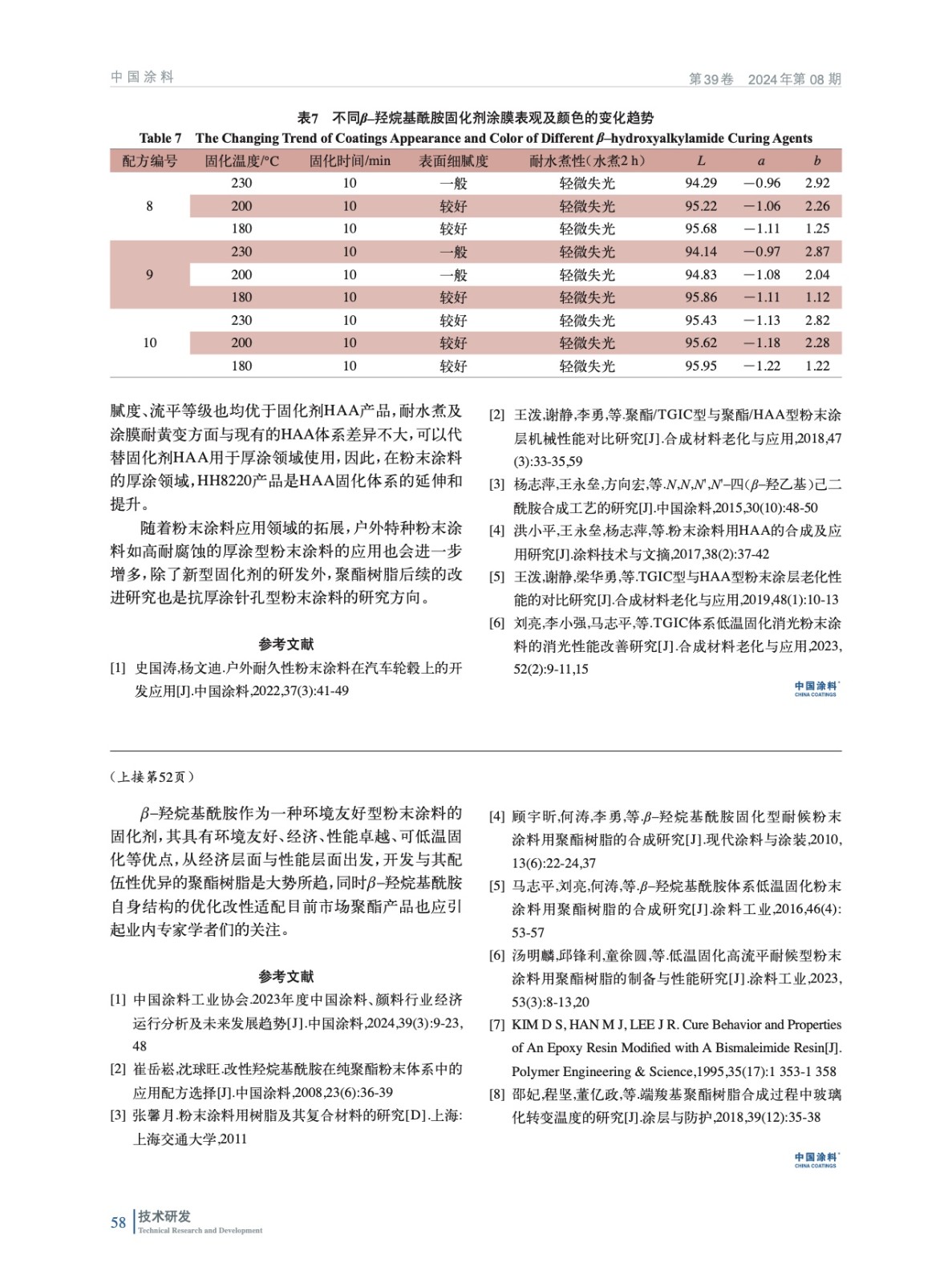

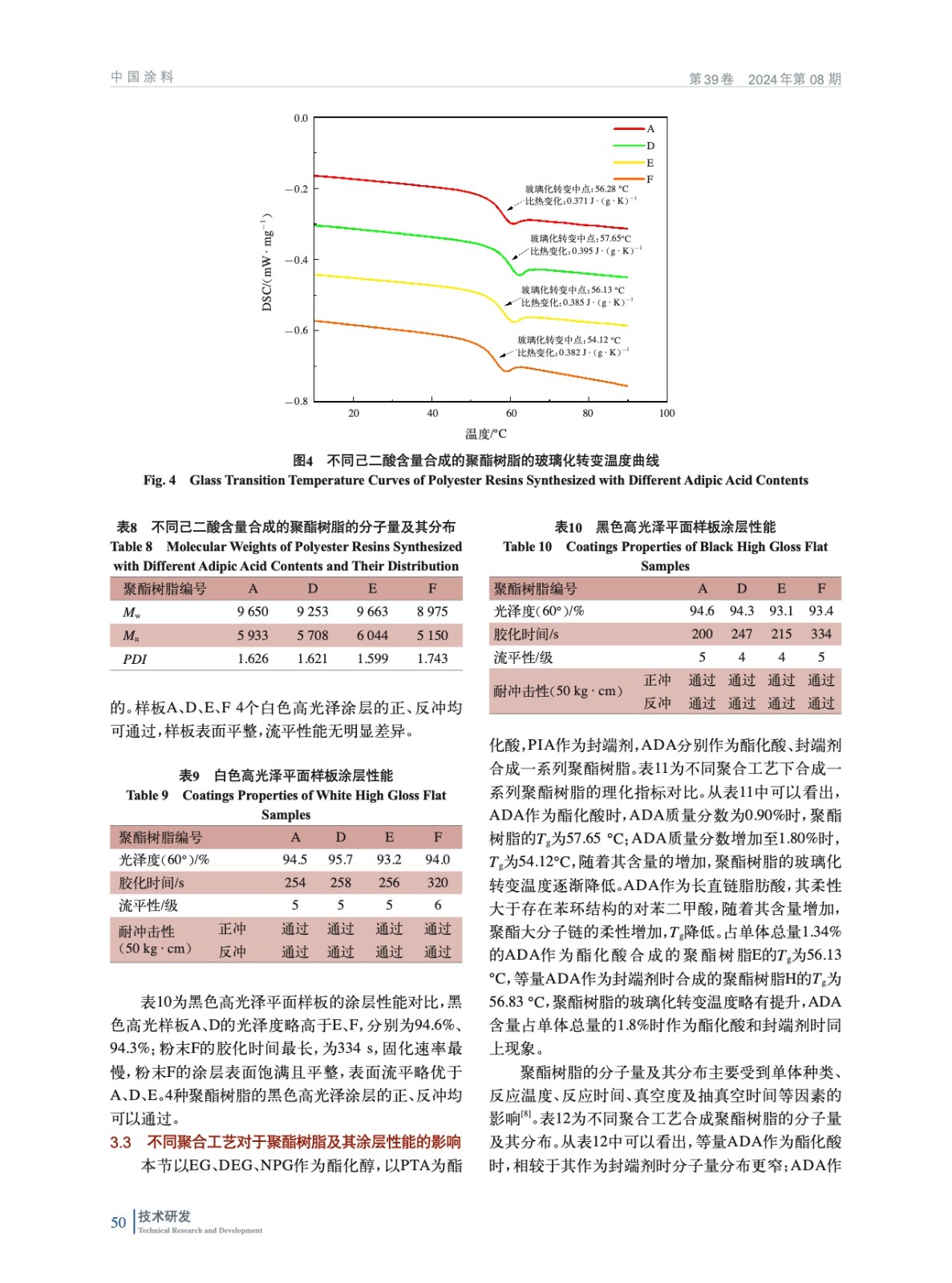

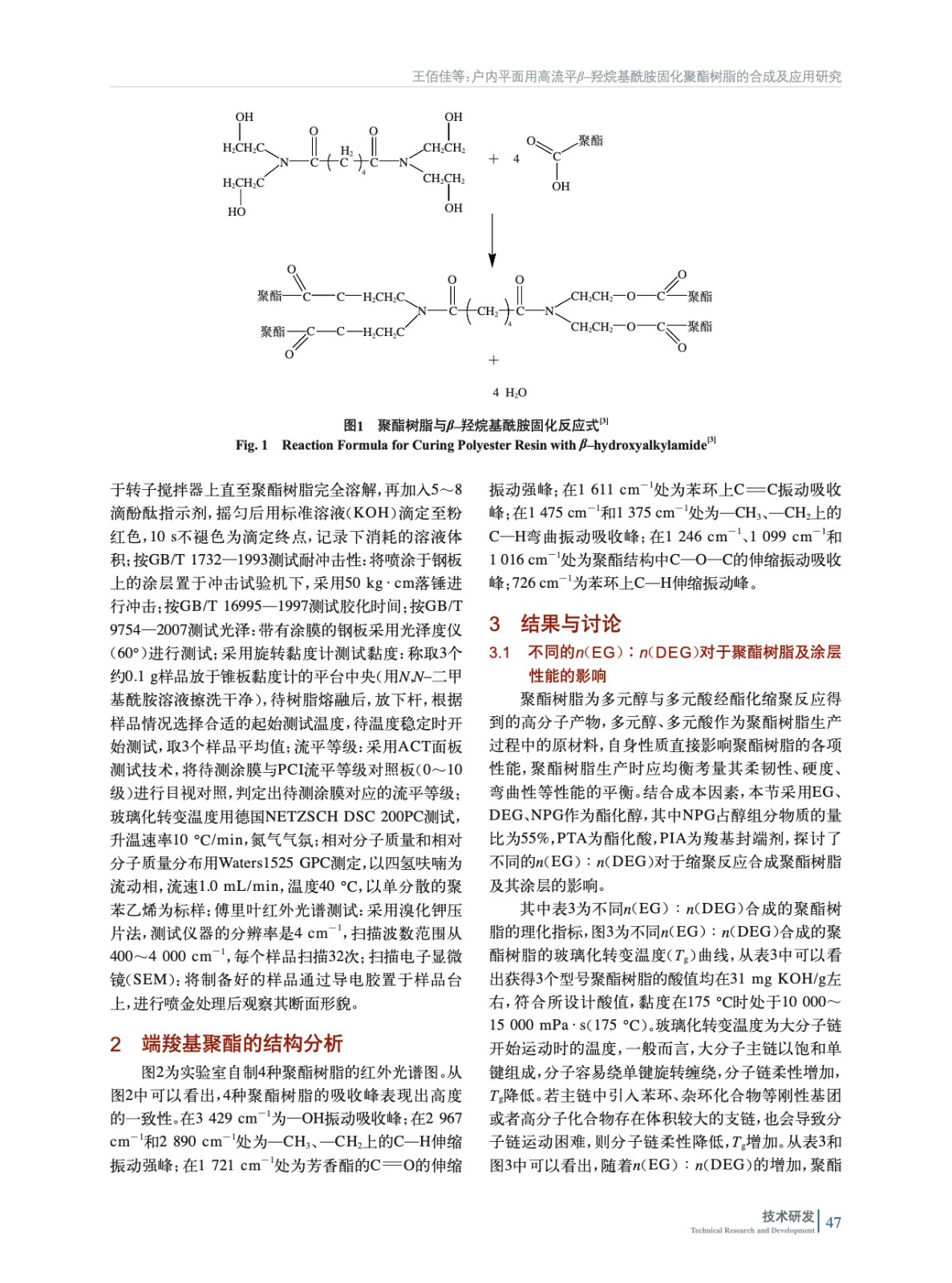

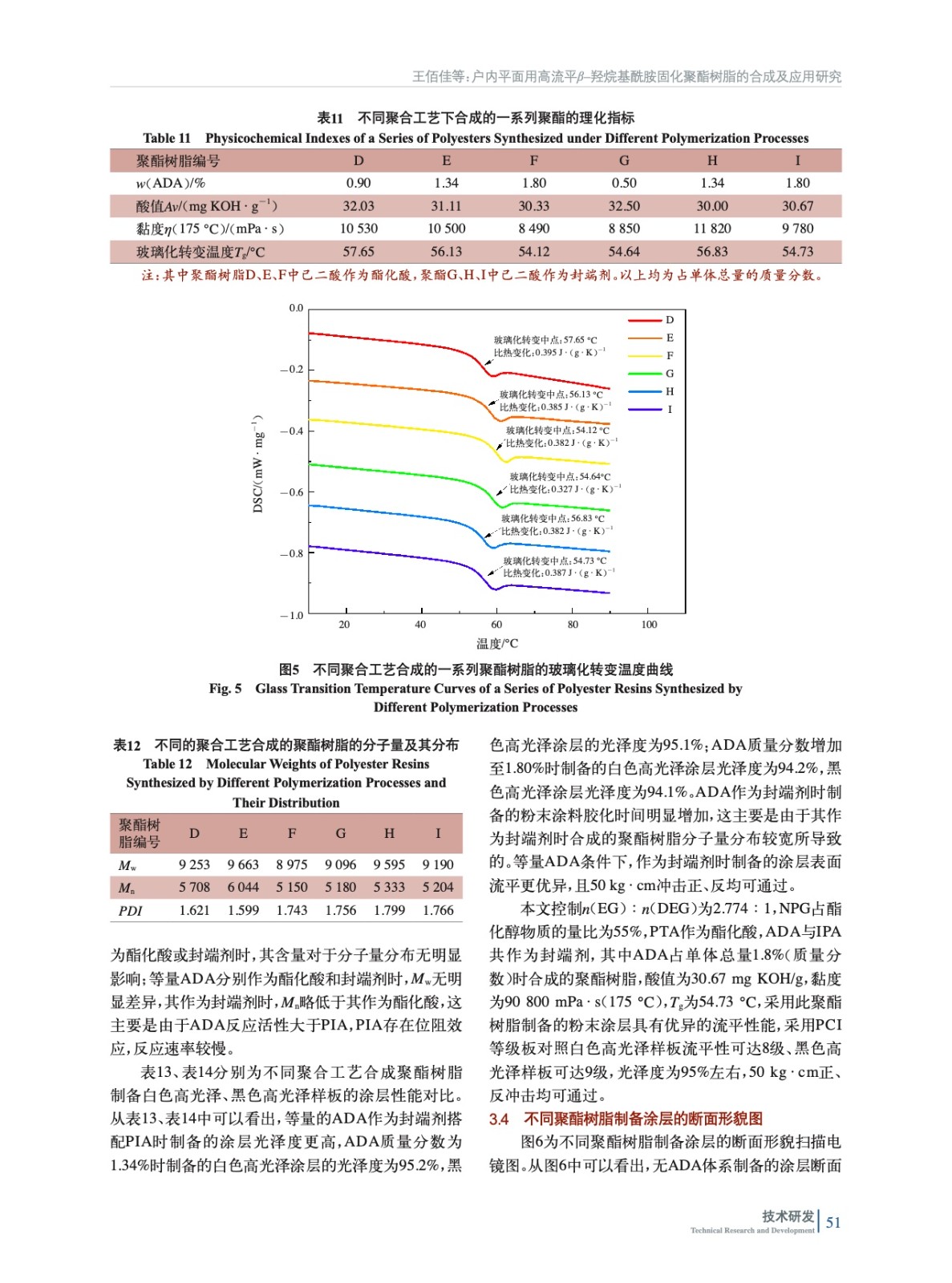

摘要：介紹了一種戶內(nèi)平面用高流平β–羥烷基酰胺（HAA）固化聚酯樹脂的合成方法及其在粉末涂料涂層中表現(xiàn)。探討了不同聚酯樹脂的合成配方及工藝對于聚酯理化指標及涂層性能的影響，通過紅外光譜（FITR）分析了聚酯的微觀結(jié)構(gòu)，利用凝膠滲透色譜儀（GPC）獲得了一系列聚酯樹脂的分子量及其分布，并通過掃描電子顯微鏡（SEM）觀察了涂層的斷面形貌。結(jié)果表明：n（EG）∶n（DEG）為2.774∶1，NPG占酯化醇物質(zhì)的量比為55%，PTA作為酯化酸，ADA與IPA共同作為封端劑，其中ADA占單體總量1.8%（質(zhì)量分數(shù)）時合成的聚酯樹脂，其粉末涂層具有優(yōu)異的流平性能和機械性能，50 kg·cm正、反沖擊均可通過。
